Allgemeines zu den Anschlüssen
und Kabeln und
Adaptern



Merke:
Wenn ein Kabel die richtigen Steckeranschlüsse besitzt, ist es noch lange nicht das richtige.
Es kommt auf die passende Verkabelung an!

Beschriften Sie also möglichst alle Kabel!



Kaufbare Kabel und Adapter

In der Regel sind einige Kabel sehr preiswert in Elektronik - Läden oder im Versandhandel zu kaufen. Diese lassen sich häufig leicht umlöten.

Es gibt auch sog. Jumper-Boxen, bei denen man die Verbindungen stecken oder löten kann.



zurück zum Seitenanfang 1. "V24" - oder "Serielles Kabel"


Hier sind alle Leitungen 1 : 1 ausgeführt. Es sind sowohl 9- als auch 25 -polige Leitungen zu haben. Ebenso sind die Stecker wählbar z.B. male - Stecker(Männchen) oder female - Buchse(Weibchen)

Artikel Händler Bestellnummer Preis

serielles Kabel  25 - pol. Buchse /  25- pol Stecker

Conrad

Conrad

7,95 €

serielles Kabel  9 - pol. Buchse /  9- pol Stecker

Conrad

Conrad

9,95 €



zurück zum Seitenanfang 2 . Nullmodem - Kabel

Es gibt keine einheitliche Ausführung - doch meist sind einige Leitungen gekreuzt (siehe) Tabelle

25-pol- Stecker

25-pol. Buchse

1

1

2

3

3

2

4

5

5

4

6,8

20

7

7

20

6,8

Shield

Shield



Artikel Händler Bestellnummer Preis

Nullmodemkabel  25 - pol. Buchse /   25- pol Buchse

Conrad

97 53 46

3,95 €

Nullmodemkabel  9 - pol. Buchse /  9- pol Buchse

Conrad

97 99 70

7,95 €



zurück zum Seitenanfang

3.  Adapter von 9- auf 25- polig sind meist genormt.


25-pol- Stecker



9-pol. Buchse

1

Shield

Shield

2

TxD

3

3

RxD

2

4

RTS

7

5

CTS

8

6

DSR

6

7

SI

5

8

DCD

1

20

DTR

4

22

RI

9



Artikel Händler Bestellnummer Preis

RS 232 - Adapter 9-pol. Buchse 25 pol Stecker

Conrad

98 18 85

5,95 €

RS232 / Maus Adapter   25-pol. Buchse  9 pol Stecker Conrad

98 19 15

5,195 €


zurück zum Seitenanfang

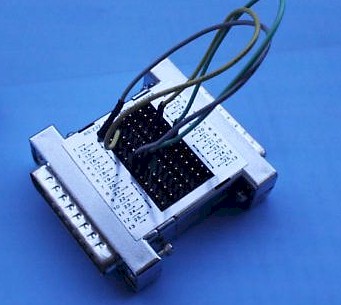

4.  Joker


Mit Hilfe dieses Adapters können Sie kompliziertere Anschlüsse z. B. für Sartorius Waagen leicht selbst herstellen. Sie müssen nur die entsprechende Verbindung stecken. Nachteilig ist, das die Verbindungen nur  gesteckt sind - Sie müssen den Adapter noch mit Klebeband etc. fixieren.

Artikel Händler Bestellnummer Preis
RS 232 Joker 25-pol. Buchse /   25 pol Stecker

Conrad

98 18 50

nicht mehr lieferbar



zurück zum Seitenanfang

5.   Jumper Box


Auch mit Hilfe dieses Adapters kann man die Anschlusskombinationen  (z.B. für SARTORIUS - Waagen)  realisieren.
Vorteil - hier werden alle Verbindungen gelötet und die Box hat ein Gehäuse.
Nachteil: Man muss jemand kennen, der löten kann.

Artikel Händler Bestellnummer Preis
Jumper Box 25-pol. Buchse /   25 pol Stecker

Conrad

98 07 30

nicht mehr lieferbar



zurück zum Seitenanfang

6.   USB - Seriell - Adapter

Die neueren Laptops besitzen keinen seriellen Port mehr. Wie also alle die hier aufgeführten seriellen Wandler anschließen?

Lösung des Problems:  USB - seriell Adapter

Aber Vorsicht: Nicht jeder Adapter unterstützt alle Steuerleitungen

Hier eine recht teure Lösung, die aber fast mit allen Messgeräten funktioniert:

Der "Belkin Adapter".



Artikel Händler Bestellnummer Preis
USB - seriell Adapter

Conrad

99 79 21

nicht lb.



Eine preiswertere Lösung, die mit Messgeräten funktionieren, die nicht viele oder keine Steuerleitung benötigen, z. B. der ALL-CHEM- MISST:



Artikel Händler Bestellnummer Preis
USB - Modem -Adapter

Conrad

98 24 17

38,76 €





Ab sofort (10/2003) empfiehlt der AK den preiswerten Adapter der Fa. Pearl.
Mit ihm hat es (bis jetzt) noch keine Komplikationen gegeben.

 Bestellung z.B. über Internet: www.pearl.de


zurück zum Seitenanfang

zur Wandlerübersicht


Hinweis zur Preisberechnung:*)
 Fa. Conrad: Katalogpreis minus 10 % für Schulen und minus MWSt.
