Gerät besitzt eine Spannungs-Mess-Funktion Gerät misst keine Stromstärke pH-Wert-Messung nicht möglich Gerät besitzt keine Temperaturmessungseinrichtung Leitfähigkeit mit Gerät nicht messbar Keine Massenbestimmung (Waage) Diese Gerät misst keine Extinktion Gerät bestimmt nicht die Transmission Dieses Gerät misst keine Konzentration Gerät ohne Relais (Schaltausgang) Messgrößenumschaltung nicht möglich Mehrkanalgerät Gerät ohne eigene Anzeige kein Handmessgerät

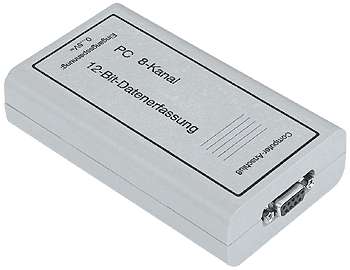

8 - Kanal / 12-Bit - Datenerfassungssystem (Conrad)

Wandlerkarte - extern



Technische Daten

Hersteller conrad electronic Klaus-Conrad-Str. 1 92240 Hirschau
  Tel. 0180 / 531 12 11 FAX. 0180 / 531 12 10 link.gif (1114 Byte)www.conrad.de
A/D-Wandler-IC

Wandler (LTC 1290)

4096 Punkte (ca. 12 Bit) ca. 50 Messungen / s
Spannung 8 Eingänge 0 - 5  V 1.2  mV



zurück zum Seitenanfang Kurzbeschreibung:
Diese Platine wird vom Computer mit Spannung versorgt. Das Wandler-IC wir auch in vielen anderen Messsystemen benutzt.
zurück zum Seitenanfang Anschlusskabel
Am 8K/12B- Datenerfassungssystem 9-poliger Sub-D-Stecker male am Rechner  9-polige Sub-D-Buchse female .
Alle Leitungen 1:1 verbunden.



zurück zum Seitenanfang

Tips zur Bedienung

Achtung: Beim Anschluß mehrerer Geräte muss man beachten, dass   alle Eingänge die gleiche Masse haben. - Die Potentiale können sich bei Messungen in einem  Elektrolyt (z.B. Wasser) beeinflussen



zurück zum Seitenanfang

Software:



zurück zum Seitenanfang

Zubehör - Lieferumfang - Bezugsquellen - Bestellnummer - Preis

Bezugsadresse:
Fa. Conrad Elektronik , Klaus-Conrad-Str. 1, 922240 Hirschau

Artikel Bezug (Beispiel) Adresse Best.- Nummer

Preis

Fertige Messkarte am seriellen Ausgang     96 76 53 nicht mehr lieferbar
Bausatz am seriellen Ausgang     96 76 37 nicht mehr lieferbar

*) Katalogpreis minus 10 % für Schulen und minus MWSt.


zurück zum Seitenanfang

zur Wandlerübersicht


Beurteilung

Sehr preiswerte schnelle Wandlerkarte, die für sparsame Bastler auch als Bausatz bezogen werden kann. Benötigt keine eigene Stromversorgung
Kann deshalb auch als Wandler in ältere Messgeräte ohne RS/232- Schnittstelle eingebaut werden, um diese so in computertaugliche umzuarbeiten.

Nachteile: Kein Gehäuse, keine genormten Anschlüsse für die Geräte, keine galvanische Trennung - Vorsicht!

Achtung weiterer Nachteil:
Ohne spezielle Tricks nicht mehr mit WINDOWS 2000 oder Windows XP zu betreiben.
