Gerät besitzt eine Spannungs-Mess-Funktion Gerät misst keine Stromstärke pH-Wert mit spezieller BOX messbar Temperaturmessungseinrichtung bei spezieller BOX Leitfähigkeit mit zusätzlicher BOX messbar Keine Massenbestimmung (Waage) Diese Gerät misst keine Extinktion Gerät bestimmt nicht die Transmission Dieses Gerät misst keine Konzentration Gerät mit Relais (Schaltausgang) Messgrößenumschaltung möglich kein Handmessgerät

Sensor-CASSY®
Fa. Leybold Didactic

CHEMIE -  Multimeter - Modulsystem mit Anzeige

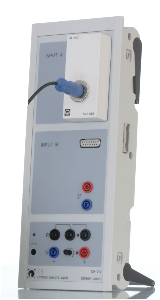

Sensor Cassy


Cassy Display

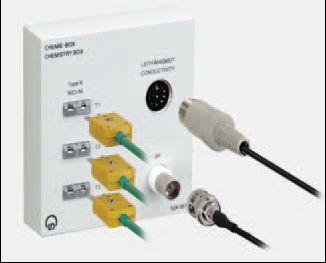

Die Chemie - BOX

Auch bei Leybold Didactic: Die Lösung mit Anzeige, die es ermöglicht, auch ohne Computer zu messen
                                            Die Lösung ohne eingebaute Slot-Karte also auch für LAPTOPs.



zurück zum Seitenanfang

Technische Daten

Hersteller Leybold-Didactic Leyboldstr. 1 50354 Hürth
  Tel. 02233/ 604-0 FAX: 02233/ 604-222 Hier klickenwww.leybold-didactic.de

A/D-Wandler-IC

Analog Devices

4096 Punkte ( 12 Bit) max. 100 000 samples / s
Spannung 2  Eingänge
2 Box-Steckplätze
0,3,1,3,10,30,50, 100V
max. Auflösung 0.1 mV  /  1 MW
Strom

1 Eingang

0,3; 1; 3 A

max. Auflösung 0,1 mA

Chemie BOX
   1. pH /
Potential
   2. Leitfähigkeit
3-5. Temperatur
  0 ... 14 pH
± 1V; ± 2V
10,30,100 μS/cm; -1000mS/cm;
-200- 1000 °C in 4 Bereichen
Differenz  zweier  Eingänge
 BNC - Stecker

Leybold-Elektrode mit T.messung; 1 kHz
alle Sensoren  Typ K
Temperatur BOX 2  getrennte Eingänge NiCr-Ni oder KTY 10 -20 / 150 °C Leybold Sensoren max. Auflösung 0,01 K
pH-Wert BOX 1 DIN Buchse 0 - 14 pH (DIN-Buchse) 100 GW
Leitfähigkeit BOX 1  Eingang /4 mm B. 0.2, 0,6 - 200 mS/cm 40 Hz bzw. 4 kHz
Schaltausgänge 1 Relais 42 V / 2 A 1 KHz
Spannungsausgang 1 Ein/Aus-schaltbar 0,4V ... 15 V/max 0,3 A stellbar

Besonderheiten:       alle Ein- und Ausgänge sind galvanisch voneinander getrennt; bis zu 8 Sensor-CASSY
                                            am Computer oder am CASSY-Display kaskadierbar;

zurück zum Seitenanfang

Kurzbeschreibung

: CASSY-S (Computer Assisted Science System) ist eine Meßinterface-Familie, die aus verschiedenen Komponenten besteht und an der seriellen Schnittstelle RS232 oder dem USB-Bus betrieben wird. Sie ist universell im Chemie-, Biologie- und Physikunterricht einsetzbar. Sie besteht z.Zt. aus den Modulen Sensor-, Power-, Profi-CASSY und CASSY-Display; es gibt z.Zt. ca. 35 verschiedene Boxes.

Sensor-CASSY

kaskadierbares Interface zur Messdatenaufnahme

  • zum Anschluss an die serielle Schnittstelle RS232 eines Computers, an ein weiteres CASSY-Modul oder an das CASSY-Display
  • mit galvanisch getrennten Ein- und Ausgängen (bis 500 V Potentialunterschied)
  • mikrocontrollergesteuert mit CASSY-Betriebssystem (jederzeit bequem über Software für Leistungserweiterungen aktualisierbar)
  • Spannungsversorgung 12 V AC/DC über Hohlstecker oder ein benachbartes CASSY-Modul

CASSY-Display

2-kanalige Anzeige für die Messwertanzeige ohne Computer

  • unterstützt bis zu 8 Sensor-CASSYs (entspricht 16 Messkanäle)
  • Messung geschieht im Sensor-CASSY oder einer dort aufgesteckten Sensorbox (Messgrößen und -bereiche siehe dort)
  • Messwerte einzeln umschaltbar und kalibrierbar. Messgröße und Einheit werden bei auf- oder umgesteckter Sensorbox automatisch umgeschaltet
  • mit integrierter Echtzeituhr und Datenlogger Datenspeicher für bis zu 32.000 Messwerte bleibt beim Ausschalten erhalten und kann so später über sie serielle Schnittstelle von einem Computer ausgelesen werden



zurück zum Seitenanfang

Software:

 Cassy Lab 2





zurück zum Seitenanfang

Anschlusskabel

Neunpoliges serielles oder USB-Kabel



zurück zum Seitenanfang

Zubehör - Lieferumfang - Bezugsquellen - Bestellnummer - Preis
Es können "normale", in der Sammlung meist vorhandene Elektroden eingesetzt werden:
pH- Elektroden mit DIN-Stecker,  Leitfähigkeitsmesszellen mit 4 mm Bananensteckern.

Lieferung nur von   Fa. Leybold-Didactic GmbH, Leyboldstr. 1, 50354 Hürth, Telefon 02233/ 604-222

 alle Preise zuzüglich gesetzliche Mehrwertsteuer -  Preise nur gültig innerhalb Deutschlands

 Händler, die dieses Gerät anbieten:
HändlerArtikel-NrBesonderheitPreis in EUR
Leybold Didactic524010SensorCassy seriell-N/A-

 Zubehör und Netto-Preise:
ArtikelArtikel-NrHändlerPreis in EUR
pH-Box524035Leybold Didactic-N/A-
pH-Adapter S5240672Leybold Didactic99,00 €
Leitfähigkeitsbox
524037Leybold Didactic-N/A-
Leitfähigkeits-Adapter S
5240671Leybold Didactic145,00 €
LF-Elektrode (Gold)529670Leybold Didactic135,00 €
KTY-Box
524036Leybold Didactic-N/A-
Temperaturbox (NiCr-Ni,NTC)524045Leybold Didactic215,00 €
Temperatursensor S (NTC) mit Fühler
524044Leybold Didactic195,00 €
NiCr-Ni Adapter S
5240673Leybold Didactic99,00 €
Temperaturfühler NiCr-Ni
666193Leybold Didactic134,00 €
Chemiebox
524067Leybold Didactic345,00 €
Lux-Adapter S5240511Leybold Didactic99,00 €
Eintauch-Fotometer S524069Leybold Didactic349,00 €
Sauerstoffbox
524052Leybold Didactic-N/A-
O2-Adapter S5240521Leybold Didactic115,00 €
UI-Sensor S  + Shunt524062Leybold Didactic-N/A-
UIP-Sensor
5240621Leybold Didactic149,00 €
UV-A-Sensor666244Leybold Didactic218,00 €
UV-B-Sensor666245Leybold Didactic236,00 €
UV-C-Sensor666246Leybold Didactic236,00 €
IR-Sensor666247Leybold Didactic250,00 €
IR-CO2-Sensor666248Leybold Didactic177,00 €
Tropfenzähler - nur in Verbindung mit Zählgeräten337 4681Leybold Didactic239,00 €
CassyLab (Software)524200Leybold Didactic-N/A-
Puls Sensor S5240471Leybold Didactic295,00 €
Hautwiderstandssensor S5240481Leybold Didactic299,00 €
EKG/EMG Adapter S5240491Leybold Didactic299,00 €
Blutdrucksensor S5240501Leybold Didactic295,00 €
Reflexhammer mit Auslöser529491Leybold Didactic149,00 €

zurück zum Seitenanfang


zur Wandlerübersicht




Beurteilung


Das System ist etwa vergleichbar mit dem System Dies ist ein Link!Cobra 3 der Fa. Phywe Systeme

Software:. Im Gegensatz zur software COBRA 3 enthält CASSY Lab für alle Boxes automatisch alle Messmöglichkeiten. Für CASSY-S gibt es nur ein einziges Programm. Kommen neue Boxes hinzu, kann man die aktuelle Version aus dem Internet laden!

Außerdem für den Bereich Biologie folgende Boxes:
 Pulsmessung, EKG/EMG, Hautwiderstand, Blutdruck, Spirometer, Luxmeter.

Die Nachteile des alten Dies ist ein Link!Cassy (E) (wird nicht mehr verkauft) wurden behoben.

CASSY®  ist eine eingetragene Marke der Leybold Didactic GmbH.

Hinweis auf die anderen Cassy - Messgeräte

Sensor Cassy-USB,      PocketCassy,      Mobile Cassy-USB



Links zu den Testarbeitsblättern (Beurteilen Sie selbst):

N05 Kristallisationswärme CASSY Lab 2 AK Analytik 11 CASSY Lab
N01A Elektrolyse CASSY Lab 2 AK Analytik 11 CASSY Lab
N02A pH-/LF-Titration CASSY Lab 2 AK Analytik 11 CASSY Lab
