Das legendäre

AK Modulsystem

CHEMIE -  Baukasten  ohne Anzeige von 1987

für Commodore C 64 (Userport)
und später für IBM- PC- Druckerport




Technische Daten

Hersteller AK bzw. Fa. Copro    Niederdorfelden

Wandler-Modul

CA 3162


Spannungs-Modul 1  Eingang  -99 - 999mV 1 mV
Temperatur-Modul 1  Eingang -50 - 550 °C
pH-Modul 1 Eingang 0-14 pH
bzw. +/- 500 mV, +/- 2.5V
mind. 100 MW (DIN-Buchse)
Leitfähigkeits-Modul 1 Eingang 0.5µS -500 mS/cm (12 Bereiche) 1 kHz, Sinus ca. 50mV
8-Kanal-Modul Umschalter für 8 Messeingänge
Besonderheiten   Simulator für Spannung



zurück zum Seitenanfang Kurzbeschreibung:

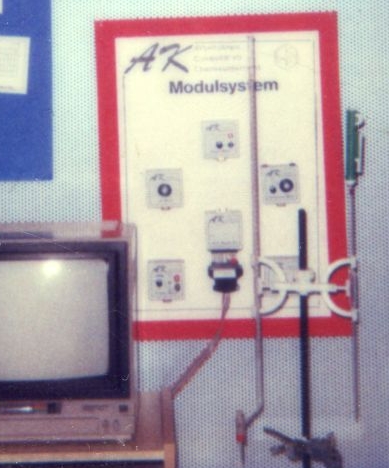

Das AK- Modulsystem ist in vieler Hinsicht bahnbrechend konzipiert:

Das Wandlermodul ist per Kabel (siehe Foto) mit dem Computer verbunden. An das Modul lassen sich nach Bedarf die anderen für die Chemie wichtigen Module anstecken:
  • pH

  • Potentiometrie

  • Temperatur

  • elektrische Leitfähigkeit


An diese Module werden  die pH-Elektrode bzw. Sonden für Temperatur oder Leitfähigkeit aufgesteckt.
So lassen sich schon mit wenigen Computern Stationen aufbauen und Schülerübungen werden möglich!!

 Im Begleitordner

  • sind alle Schaltpläne mit Stücklisten und Platinenlayouts für evtl. Selbstbau abgebildet.

  • sind Arbeitsblätter für die einzelnen Experimente abgedruckt.

  • befinden sich die Programmdisketten mit Beispielen für den Commodore C64



zurück zum Seitenanfang Anschlusskabel
Das AK Wandler Modul wird  direkt auf den Userport des C64 gesteckt - Ist die  Verbindung zu starr, kann ein Verbindungskabel eingesetzt werden.



zurück zum Seitenanfang

Software:





zurück zum Seitenanfang

Zubehör - Lieferumfang - Bezugsquellen - Bestellnummer - Preis

Alles nicht mehr lieferbar


zurück zum Seitenanfang

zur Wandlerübersicht


Beurteilung

Eine kleine Revolution für den computerunterstützten Chemieuntericht.
( Heute = 2010) werden gerade wieder neue "sehr angelehnte" Baukastensysteme auf den Markt gebracht.

Selbstbau möglich.

Das System hat keine eigene Anzeige und ist nur in Verbindung mit dem Computer funktionsfähig.

Es gibt keine galvanische Trennung!!

Achtung:
Aufgrund der Besonderheiten des Chemieunterrichtes bzw. der Chemielehrer wurde das AK Modulsystem nicht weiterentwickelt. Vielmehr wurde aufgrund von Umfrage
n der Hier klickenAll-Chem-Misst konstruiert.
