GC-MT

Gaschromatograph aus Medizintechnik-Teilen

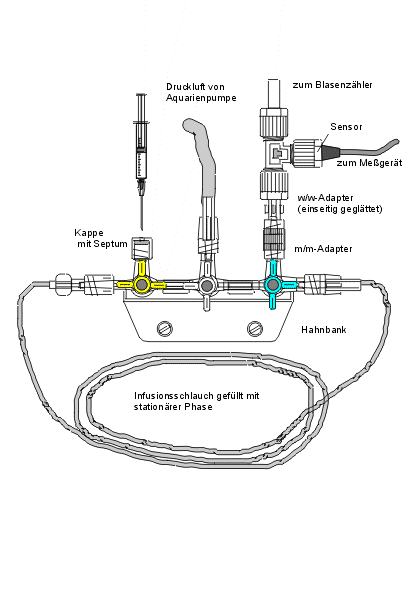

Einzelteile:

  • Hahnbank mit drei Dreiwegehähne
  • Infusionsschlauch 1,5 m lang, 2,5 mm Durchmesser mit stationärer Phase gefüllt
  • m/m-Adapter
  • w/w-Adapter, einseitig glattgedreht (Tipp 6)
  • Kappe mit Septum (Tipp 1)
  • Infusionsschlauch 4 mm Durchmesser zur Pumpe
  • T-Stück mit Sensor und Anschlußkabel (z.B. von MAUER Bestellnummer 275280.70)
  • Injektionsspritze 2 mL
  • Säule gefüllt nach den entsprechenden Versuchen

Zu den verwendeten Säulen siehe die Ausführungen zu dem herkömmlichen Low-cost-Gaschromatographen.

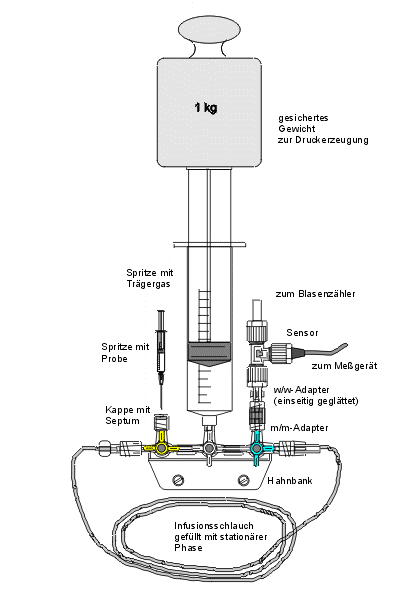

Gaschromatograph unabhängig von einer Gaspumpe
Die Apparatur wird mit einem Abstand von 3 bis 4 cm auf eine Platte geschraubt. Statt des Pressluftanschlusses setzt man eine leichtgängige 50 mL-Injektionsspritze auf (z.B. OMNIFIX mit Kautschukkolben) und sichert sie mit einer Klemme. Vorher befüllt man die Spritze mit dem Trägergas, welches die mobile Phase der Chromatographie sein soll (z.B. Wasserstoff, Helium oder Stickstoff). Durch einen eingespannten Sicherungsring setzt man ein mindestens 1 kg schweres Gewichtsstück auf. Man kann eine entsprechende Beschwerung auch durch ein mit Blei gefüllte Blechdose herstellen. Mit dem unter der Spritze befindlichen Dreiwegehahn kann man den Gasstrom bis zum Versuchsbeginn stoppen.
Je nach Säulendurchmesser und -füllung werden für ein Chromatogramm 10 - 30 mL Trägergas benötigt.

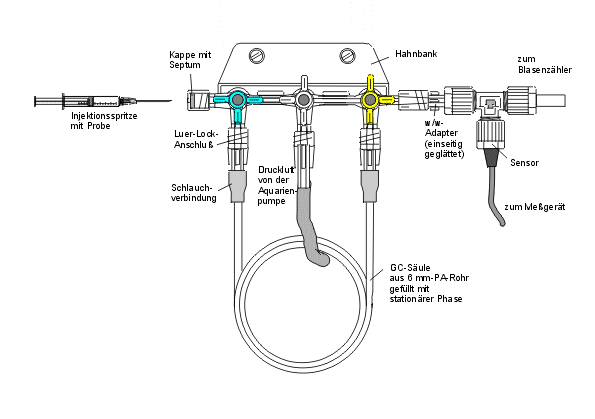

Gaschromatograph aus MT-Teilen unter Verwendung der herkömmlichen Säulen
Will man die herkömmlichen Säulen aus 6mm-PA-Rohr verwenden, muß man an die Enden des Rohres nur einen Luer-Lock- Anschluß anbringen. Hierzu eignen sich Male-Luer-Lock- Schlauchadapter der Firma Infeltec. Diese haben allerdings eine fest mit dem Adapter verbundene Mutter. Besser ist, wenn diese drehbar ist. Solche lassen sich von den Enden von Hahnbänken schneiden.
