1. Das Grundmodul - die preiswerteste Variante (Koffer)
Einfacher, (fast) vollständiger Chromatograf - ausreichend, um das Prinzip der Gaschromatografie zu zeigen.
Die Grundversion ist besonders preiswert: Sie arbeitet mit schuleigenem Wasserstoff. Es kommt Trennsäule 1 (Weißer Kabelbinder) zum Einsatz: Füllmaterial: Siliconöl OV101, 20% auf Chromosorb WHP 60-80 msh, Länge 1,35 m, für alle einfachen Trenn-aufgaben, z.B. von Feuerzeug-Gas etc.
Mobile Phase: Stationäre Phase: Injektion: Detektor: Registrierung:
Wasserstoff aus der Druckflasche Hochwertiges belegtes Chromosorb Feuerzeuggas mithilfe einer Spritze Augen beobachten die Flamme Retentionszeiten durch "lautes Zählen"

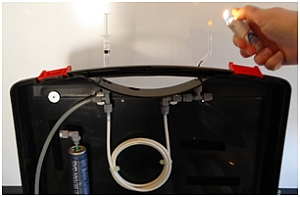

Einfach: Koffer aufklappen und Brenndüse aufschrauben
Schuleigene Wasserstoffdruckflasche anschließen
Gasdruck auf ca. 0,4 bar einregulieren (Flammenhöhe ca. 5 mm)
Nach Knallgasprobe Wasserstoff an der Brenndüse entzünden
Gas (z.B. aus Nachfüllflasche für Feuerzeuggas) mit Hilfe einer Medizintechnikspitze injizieren und die Zeit nehmen (zählen).
Beobachten, wie die nur schwach gelbliche Wasserstoffflamme nacheinan- der durch die unterschiedlichen Bestandteile des Feuerzeuggases leuchtend weiß eingefärbt wird.
Experiment mit Reingasen und Mitzählen wiederholen.
Lieferung im Koffer mit Aufstellbügel, Trennsäule 1 (weißer Kabelbinder), Brenndüse, 2 Spritzen, Siliconplatte und Ausstecher für Ersatzsepten, Entnahmeventil für Feuerzeuggasnachfüllflaschen und Anleitung. Vorbereitet für alle Erweiterungsmodule.
a) Erweiterung: - Die "Gasbar"
Aufbewahrungsort für Vergleichsgase:
Da die Verschlüsse der Originalflaschen sehr empfindlich sind, empfiehlt es sich, dass der Lehrer für die Schüler die Gase in Spritzen mit Entnahmestelle umfüllt.
Einfache Entnahme mit Hilfe von Spritzen aus der Medizintechnik
Mit Abfüllventil für Druckdosen
Ein Platz für "normale Feuerzeuggas-Nachfüllflaschen"
Besonders geeignet für Schülerübungen
Lieferung: "Gasbar": Platte mit 5 Gasspritzen, Dreiwegehähnen zur leichteren Dosierung der Vergleichsgase aus Druckdosen inklusive Abfüllventil - ohne Reingase
Preis: 85,00 €
b) Erweiterung: - Wasserstoff aus dem Hydrostick
Als Ersatz für die schuleigene "Wasserstoffbombe"
Leicht handhabbarer Metallhydridspeicher in Patro- nenform liefert bis zu 10L Wasserstoff.
Automatischer Druckreduzierregler
Lieferung: Hydrostick-Pro mit Reduzier- und Füllventil
2. Das Classic+Modul - Luft als Trägergas -Birnchen WLD (Koffer)
Das Classic+Modul entspricht dem altbekannten AK-GC11, jedoch mit einigen Erweiterungen, und ermöglicht die quantitative Gaschromatografie.
Erweitert das Classic+Modul hauptsächlich für Untersuchungen von Ethanol: Nachweis von Alkohol in Lebensmitteln (Pralinen, sogenanntem "alkoholfreiem Bier" etc.) aber auch Beobachtung der Veresterung bzw. Verseifung hin zum chemischen Gleichgewicht.
Es kommt Trennsäule 2 (Gelber Kabelbinder) zum Einsatz: Füllmaterial : Siliconöl OV101, 5% Chromosorb WHP 80-100 msh, Länge 0,60 m, für Trennung höherer Alkane, nieder-molekularer, halogenierter Kohlenwasserstoffe und kurzkettiger Alkohole.
Achtung: Besitzer eines AK LowCost GC04 oder GC11 können ihren Aufbau, Pumpe etc. weiterbenutzen. Nur die Dualelektronik, der Gasssensor und evtl. Säule Nr. 2 (gelber Kabelbinder) müssen nachbestellt werden. (siehe unten: Bezugsquellen)
c) Erweiterung: Säulen, Blasenzähler und Gasbeutel

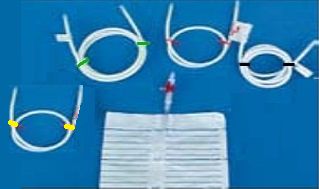

Der LowCost GC kann für weitere Trennaufgaben mit unterschiedlichen Säulen bestückt werden.
Manchmal benötigt man ein anderes Trägergas als Luft. Dieses kann in einem Gasbeutel bereitgestellt werden.
Trennsäule 3: (Roter Kabelbinder) Füllmaterial: Kieselgel 60 ohne Belegung, Länge 0,70 m, zur Trennung von Gemengen aus niedermolekularen Kohlenwasserstoffen z.B. von, Methan, Ethan, Ethen, Ethin und Wasserstoff
Trennsäule 4: (Schwarzer Kabelbinder) Füllmaterial: Chromosorb 102, 60-80 msh, Länge 0,80 m, zur Trennung von Wasserstoff, Methan, Kohlenstoffdioxid (Erdgas, Biogas)
Trennsäule 5: (Grüner Kabelbinder) Füllmaterial: Molekularsieb 5 Å (Zeolith), Länge 27 cm, zur Trennung von Sauerstoff, Stickstoff (Luft)
Lieferung: Ergänzungs-Modul, bestehend aus den Trennsäulen 3, 4 und 5 inkl. Blasenzähler und Gasbeutel mit Dreiwegehahn zum Anschluss an den LowCost GC
4. Das Komplettmodul
Koffer mit Komplettausstattung (Abbildung ganz oben)
Lieferung: Komplett-Modul (= Dual-Modul + Erweiterung 1: (Gasbar), Erweiterung 2: (Hydrostik) und Erweiterung 3: (Säulen 3,4, 5, Blasenzähler und Gasbeutel)) - ohne Gase, Software und Hydrofill
Sinnvolle Ergänzung: Teacher's Helper - Der didaktischer Router
Die GC-Elektronik lässt sich an einem TH Mini-Einplatinen-Computer anschließen. Damit kann (muss) jeder Schüler, der ein geeignetes Endgerät besitzt, die Chromatogramme an seinem Gerät aufnehmen und auswerten.
Achtung: Auch geeignet zur Erweiterung eines älteren AK GC 11 oder AK GC04 ( nur mit speziellem USB-seriell-Adapter)
Lieferung: Einplatinencomputer im Gehäuse mit Netzteil und entsprechender Speicherkarte.
Lieferung: Nur Speicherkarte mit Software (Schullizenz).
Alle Preise* sind hier unverbindlich abgedruckt und verstehen sich zuzüglich Mehrwertsteuer. Sie können die Teile des modularen GC bestellen bei den Firmen:
