Experimente mit Medizintechnik

Das Luer - Lock - Prinzip

In der Medizin ist die absolute Sicherheit in der Bedienung von Spritzen, Infusionsschläuchen, Kanülen etc. oberstes Gebot. Daher hat sich in der Medizintechnik das LUER bzw. LUER - LOCK- Prinzip gegenüber den früher gebräuchlichen Verbindungssystemen wie RECORD, RECOFIX usw. durchgesetzt.
Ähnlich wie bei den Schliffgeräten in der Chemie gibt es in der Medizintechnik eine genormte konische Verbindung - allerdings praktisch nur eine Größe.

Das Verbindungspaar heißt nicht Kern/Hülse sondern männlich/weiblich bzw. m/w oder
male / female bzw. m/f oder aktiv/passiv.
Natürlich existiert eine DIN-NORM 13090. Diese wird gerade abgelöst durch die EU-Norm EN 1707.

Um die Verbindung gegen Lösen optimal zu sichern, gibt es zudem ein Verschraubungssystem - das LUER - LOCK Prinzip.

Die verriegelbare 6% Kegelverbindung nach LUER - LOCK Neben den hier abgebildeten Formen existiert noch eine bewegliche LLN - Form und eine LLS - Form mit schrägen Flügeln.

Diese Art Verbindungen sind auch in der Chemie blitzschnell aufgebaut und zuverlässig dicht.

Vor- und Nachteile des Medizintechnik - Einsatzes

Vorteile

• Billig bis kostenlos
• Gute, dichte Übergänge, die alle innerhalb des Systems passen
• Robuste Artikel

Nachteile

• Übergänge zu anderen Systemen schaffen Probleme
• Teile oft nur im 100er-Pack erhältlich
• Sterile Verpackung ist etwas lästig

Medizintechnik - die wichtigsten Einzelteile

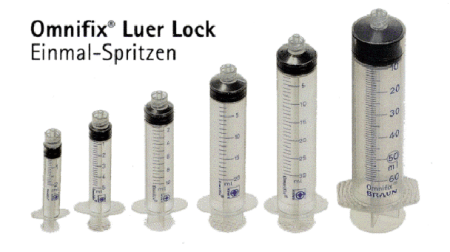

1   Spritzen

Besonders wegen ihrer Preiswürdigkeit bieten sich als Laborgeräte für die Versuchsaufbauten Teile aus der Medizintechnik an. Der Vorteil des Einsatzes von Einmalspritzen gegenüber Glasspritzen insbesondere der Ersatz von Kolbenprobern ist schon häufig in der Literatur beschrieben worden.
Achtung:
Wie überall, so gibt es auch bei den Spritzen große Qualitätsunterschiede. Es gibt "zweiteilige Spritzen", bei denen der Stempel aus einem Material ist, und dreiteilige, bei denen der Stempel unten eine eigene Kautschuk-Dichtung (schwarz, wie in der Abbildung) besitzt.
2   Kanülen

Bei den Kanülen sollte man ebenfalls darauf achten, dass Sie einen Lock- Anschluss besitzen. Außerdem gibt es eine Farbcodierung. (Zum Vergrößern bitte auf das rechte Bild klicken!)
Hähne

3  Einwegehahn für einfache Anwendungen 1 x female - 1 x male	4  Dreiwegehahn universell einsetzbar 1 x male - 2 x female	5  Fünf-Wege-Hahn Multi-Flo-5 1 x male - 5x female für ungeahnte Möglichkeiten

Adapter

6  Wichtigster Adapter Chemie - Medizintechnik normales 8 mm - Glasrohr mit Hilfe von Silikonschlauch!	7   Adapter für alle Fälle male - male (m/m)	8   Adapter für alle anderen Fälle female - female (w/w)
9   Blindstopfen Verschlusskonus Kombi - m / w	10  Rückschlagventil macht jeden Kolben- prober zur Pumpe

Bezugsinformationen für die Medizintechnik-Teile finden Sie auf der Seite ' Bezugsquellen'.
