Stofftrennung und Stoffisolierung

Leitseite: Gaschromatografie in der Schule (AK LowCost GC)

Stofftrennung: Gasgemische Gaschromatografie ist die optimale Methode zur Trennung gasförmiger Gemische. Sie beruht auf den beiden Trennprinzipien: Adsorption und Verteilung Beispiele:  (Quantitative) Analyse von Feuerzeuggas       innerhalb einer Schulstunde!  Analyse von Biogas  Untersuchung von Biowasserstoff       steht noch in keinem Schulbuch!      SV: Mit welchem Gas brennnt unser Brenner

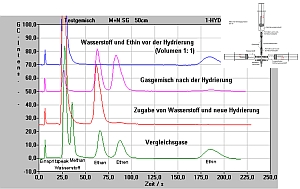

Organik: Einfache Reaktionen Eliminierung  Ethen aus Ethanol Addition  Katalytische Hydrierung v. Ethin (Acetylen) Substitution  Chlorierung von Methan Cracken  Pyrolyse von Kunstoffschnitzeln

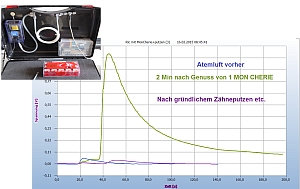

Alkoholuntersuchungen  Verfolgung der alkoholischen Gärung  Gefährliches Methanol bei der Destillation?  Alkohol in 'alkoholfreiem Bier'?  Atemalkohol nach Pralinengenuss  Herstellen von Apfelessig (und Ester?)  Verfolgung des Estergeleichgewichtes

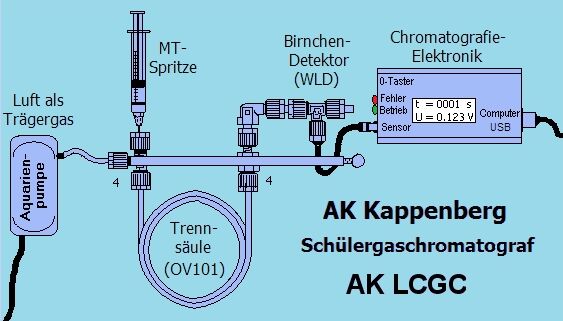

In jahrelanger Arbeit hat der AK Kappenberg eine bestechend einfache LowCost-GC-Lösung entwickelt. Bestehend aus einem speziellen und günstigen Messgerät, dem AK LowCost Gaschromatografen und der passenden Software sind diese Geräte die idealen Schülermessgeräte für die Gaschromatografie.

• Trägergas: Ungefährliche Luft. Der nötige Druck wird mit Hilfe einer Aquarienpumpe erzeugt.
• Trennsäulen: Profimaterial in Polyamid-Rohr mit Druckluftverschraubungen zum Auswechseln.
• Detektor: Birnchen aus der Modelleisenbahnbeleuchtung als eine Art Wärmeleitfähigkeitsdetektor.
• Elektronik: Elektrisch unbedenklich - Betrieb mit USB-Spannung - sorgt für gute Ergebnisse.
• Auswertung: mit kinderleicht zu handhabenden Computerprogramm
• Probenaufgabe: Einfach mit Spritze aus der Medizintechnik (MT)
• Baugruppen: Übersichtliche Anordnung - Besondere Eignung für Demonstrationsexperimente.
• Kompliziertes Hochfahren wie bei Industriechromatografen nach langer Checkliste mehr nötig.

Die wichtigsten LowCost-Gaschromatografen des AK

Preis: ca 460,--€  Der AK "klassische" LowCost GC 11

Preis: ca. 990,-- €  Der modulare AK LowCost

Die Experimente

Sie können von unserer Website alle spannende Experimente unter Verwendung unserer LowCost-GC-Lösung herunterladen.

In der GC-Bibliothek finden Sie eine Übersicht der verschiedenen Säulen und der damit aufnehmbaren Chromatogramme.

Standard -Software

Als Messprogramm empfehlen wir derzeit AK Analytik 11.
Mit der Software aus dem Hause AK Kappenberg lassen sich nicht nur sehr leicht Gaschromatogramme aufnehmen sondern diese auch auswerten und simulieren.
Schauen Sie sich die komplette Analyse von Feuerzeuggas als PDF-File an!

Software - für Demonstrationsexperimente (Netbook-Klassen etc.)

Nach dem neu definierten Konzept 'Teacher's Helper' für Demonstrationsexperimente wird die Software per WLAN auf beliebige Schülergeräte übertragen. Sie verbleibt dann dort, um Auswertungen vornehmen zu können.

Teacher's Helper - Konzept

ALL-CHEM-MISST TH

Mini-Einplatinen-Computer TH

Bezugsquellen - Hilfe bei Problemen
